ПТУР
"Штурм"
Противотанковая ракета "Штурм" была разработана на замену
устаревшей ПТУР "Фаланга" и была принята на вооружение в 1978 году...В
современное время она все еще находится на вооружении ВВС России и многих стран
мира...На ее основе была разработана и знаменитая "Атака", которая впрочем
является логическим развитием ПТУР "Штурм"...
 |

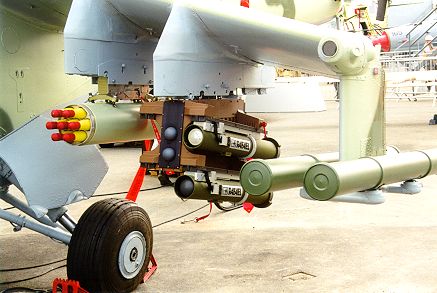

| ПТУР Штурм!!! На концевых
пилонах... |
Ракета 9М114/9М114М1/9М114М2 "Штурм" предназначена для
уничтожение бронетанковых сил противника, фортификационных долговременных
сооружений, медленнолетящих воздушных целей (типа вертолета, но может и самолет
завалить...) и т.д.Ракета представляет из себя полуавтоматическую радиокомандную
ракету с инфракрасным наведением и с кумулятивным зарядом в 6-10кг!!!Натовское
имя AT-6 "Spiral"...
На Западе эта ракета часто ошибочно принималась за ракету
с лазерной системой наведения (подобной Вихрю...) и с нереальным радиусом
действия в 7-10 км...На самом деле это инфракрасная ракета с радиусом действия в
400-5000м...ПТУР "Штурм" невероятно быстрая ракета...5 километров она пролетает
за 11 секунд развивая при этом сверхзвуковую скорость в 450м/сек!!!Само собой
"Штурм" имеет очень хорошие хар-ки по помехозащите...
Есть два варианта размещения ракет "Штурм"...
1.Наземное...В противотанковых батареях.В этом случае
такая система называется Shturm-C.
2.Вертолетная система...Штурм-В (Shturm-V)
| Боеголовки... |

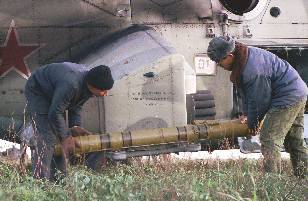

130мм. ракета "Штурм" |
ПТУР "Штурм" |
 |
 |
 |
Основные носители ракет "Штурм" - вертолеты Ми-8 и его
модификации, Ми-24, Ми-28 и Ка-29... Существуют четыре модификации ракет
"Штурм": 1- базовая ракета 9М114 с боеголовкой бронебойного кумулятивного
заряда...Такая ракета пробивает более чем 600-700 мм. танковой брони! 2- ракета
"Штурм" со специальной фугасной боеголовкой...3 и 4 варианты это 9М114М1 и
9М114М2 с улучшенной кумулятивной боеголовкой, специально разработанные для
преодаления активной брони танков (две тандемные боеголовки...). Максимальная
дальность действия ракеты М1 составляет 6 км.Для М2 - 7 км...Запуск ПТУР "Штурм"
обеспечивается из стеклопластикового контейнера (трубы...), он же служит для
переноса и хранения ракеты...Вертолет Ми-24 может нести до 8-ми ракет
"Штурм"...Вероятность попадания в цель типа танк - 90%...Система наведения
полуавтоматическая (типа Радуги...).Описывать я ее не буду, смотри принцип
действия в разделе про ПТУР "Фаланга"...
| Тактико-технические характеристики
9М114... |
| Вес.кг |
30 |
| Вес боеголовки.кг. |
6-10 |
| Длина.м. |
1,8 |
| Радиус действия.м. |
400-5000 |
| Боеголовка. |
Кумулятивная |
| Пусковые платформы... |
Ми-24, Ми-8, Ми-28, Ми-28Н... |
| Пробиваемая броня.мм. |
600-700 |
| Скорость.м/сек. |
450 |
| Обозначение НАТО... |
AT-6 Spiral |
| Тип топлива... |
Твердое, ракетное... |
| Год принятия на вооружение. |
1978 |
| Система наведения... |
Радиокомандная, инфракрасная,
полуавтоматическая... |
| Состоит на вооружении в: |
Польша, Чехословакия, бывшие республики СССР и
т.д. |
| ПТУР "Штурм" |
 |
 |
Источник материала и фотографий http://helicopter.boom.ru/shturm.htm
