С-13

Изготовитель: АООТ "Институт прикладной физики"

Предназначены для поражения наземных целей различного вида (от живой силы и бронированной техники до особо прочных укрытий) и могут применяться с самолетов и вертолетов: Су-24, Су-25, Су-27, МиГ-27, МиГ-29, Ми-8, Ми-24, Ми-28, Ка-52, Ка-50. Пуск ракет осуществляется из блока орудий Б-13Л и Б-13Л1.

Неуправляемые авиационные ракеты (НАР) системы С-13 относятся к ракетам класса "воздух-земля". Базовой ракетой системы является бетонобойная неуправляемая авиационная ракета С-13, состоящая из высокоэнергетичного ракетного двигателя твердого топлива большого удлинения и проникающей боевой части. На базе ракеты С-13 создан целый ряд образцов с различными боевыми частями (БЧ): С-13Т - с двухмодульной осколочно-фугасной бетонобойной БЧ; С-13-ОФ - с осколочно-фугасной БЧ; С-13Д - с объемно-детонирующей смесью.

Изготовитель: АООТ "Институт прикладной физики"

С-13 предназначена для уничтожения самолетов в железобетонных укрытиях, а также объектов военной техники и живой силы, находящихся в особо прочных укрытиях. С-13Т предназначена для уничтожения самолетов, находящихся в укрытиях различного типа, в том числе и усиленных, вывода из строя взлетно-посадочных полос аэродромов, а также для уничтожения командных пунктов, пунктов связи и других объектов. НАР С-13Т разработана с целью повышения могущества НАР С-13 за счет применения двух разделяющихся автономных боевых частей, первая из которых является проникающей (аналог БЧ С-13), вторая - осколочно-фугасной. Конструктивные решения, заложенные при разработке НАР С-13Т, позволяют не только повысить количество взрывчатого вещества, заносимого за преграду, но и обеспечить разнесение зон подрыва боевых частей за преградой, что позволяет резко повысить эффективность НАР С-13Т по сравнению с НАР С-13 при сохранении проникающей способности. В основу разработки НАР С-13Т положен принцип модульности, позволяющий вторую боевую часть (второй модуль) либо исключить (в этом случае НАР С-13Т превращается в С-13), либо заменить ее на боевую часть другого назначения.

Основные тактико-технические характеристики	С-13	С-13Т
Калибр, мм	122/90	122/90
Длина, мм	2540	3100
Масса, кг:
- ракеты	57	75
- боевой части	21	21+16,3
- ВВ	1,82	1,8+2,7
Боевая эффективность проб.грунта/ж.бетона	3м/1м	6м/1м
площадь разрушения ВПП		20 м2
Дальность пуска, м	1100-3000	1100-4000
Скорость ракеты, м/с	650	500
Температурный диапазон применения, град. С	+/-60	+/- 60
Время полета,сек	2-2.4
Дальность пуска, км	1,1-4

Изготовитель: АООТ "Институт прикладной физики"

Предназначены для поражения легкобронированной, легкоуязвимой техники и живой силы. С-13-ОФ - ракета с осколочно-фугасной боевой частью с заданным дроблением на осколки ромбовидной формы. БЧ укомплектована взрывательным устройством данного типа. Для компенсации заглубления БЧ в грунт за время задержки в срабатывании взрывательного устройства (ВУ) в конструкции применено простое и надежное решение: головной удлиненный наконечник. С-13Д - ракета с боевой частью, снаряженной объемно-детонирующей смесью однотактного действия. БЧ укомплектована головным контактным взрывательным устройством.

Тактико-технические характеристики:	С-13-ОФ	С-13Д
Калибр, мм	122	122
Длина, мм	2898	3120
Масса, кг:
- ракеты	69	68
- боевой части	33	32
- ВВ	7	-
- смеси	-	14,6
Боевая эффективность	450оскол.25/35 г	трот.эквивал.35/40кг
Дальность пуска, м	1600-3000	1600 -3000
Собственная скорость, м/с	530	530
Темпер.диапазон применения, град. С	+/-60	+/-60	С-13-ОФ	С-13Д

Ракеты С-13 применяются из пятиствольного блока орудий Б-13Л. Встречается упоминание блока УБ-13, который имел шесть стволов и был разработан для первой в этой системе ракеты С-13. Блок УБ-13 прошел весь цикл испытаний с положительными результатами, но не был принят на вооружение по причине лоббирования разработки блока Б-13Л, проводившейся практически параллельно для корректирумого варианта ракеты С-13 - С-13Л. Несмотря на множество недоработок он и был принят на вооружение. Была еще модификация этого блока с условным наименованием Б-13Л-1 под вертолет, но из-за особенностей применения тяжелых ракет с вертолетов, она распространения не получила.

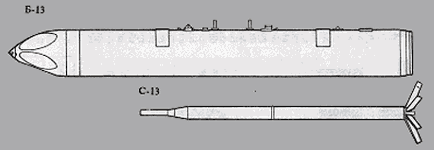

Б-13Л
Количество НАР.......................................................................................	5
Калибр НАР, мм	122
Масса, кг:
пустого блока	160
снаряженного блока	510
Размеры блока, мм
диаметр	410
длина	3550

CD-ROM "Су-27 и его модификации" студии "Крылья России".

Для борьбы с укрепленными объектами и прочными сооружениями (дотами, укрытиями, аэродромными капонирами и ВПП) на вооружение ВВС были приняты крупнокалиберные НАР блочного пуска С-13 калибром 122 мм. Сохранив основные конструктивные решения С-8 (размещение перьев стабилизатора в сложенном состоянии между сопел РДТТ, их принудительное раскрытие и фиксация), С-13 имеют улучшенную баллистику и точность. В сложенном виде перья стабилизатора удерживаются внутри задней части корпуса, отрывающейся при пуске по перфорации стенок. Бетонобойная БЧ, способная пробить 3 м земляного покрытия или свод из армированного железобетона толщиной до 1 м; С-13Т имеет проникающую двухмодульную БЧ, срабатывающую внутри атакуемого объекта после пробития его защитного слоя (до 6 м земли или 1 м железобетона). При попадании в ВПП из строя выводится до 20 м2 поверхности; С-13-ОФ с осколочно-фугасной БЧ, дающей при разрыве 450 осколков массой 25-35 г, способных пробить броню БТР и БМП. Пуск С-13 производится из пятизарядных блоков Б- 13Л с расстояния до 2500-3000 метров.

>Информация отсканирована и предоставлена Максом Брянским (aka Foxbat) ( http://www.foxbatavia.narod.ru ) из "КР" 10-11 за 94 год...

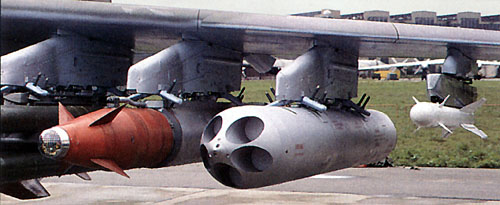

Пусковой блок Б-13Л для НАР С-13...

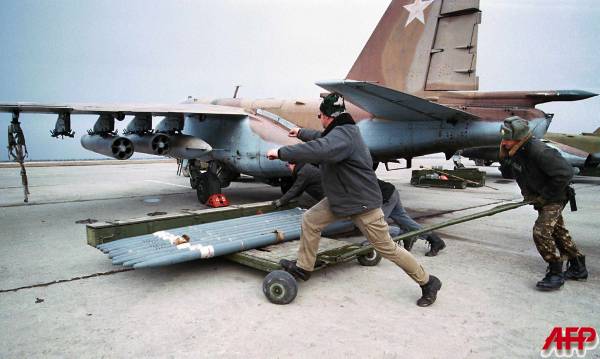

Ракеты С-13...
