Ми-17

Вертолеты Ми-17 являются дальнейшим развитием вертолетов Ми-8 с двумя ГТД ТВЗ-117МТ взлетной мощностью по 1400кВт, и улучшенными летно-техническими характеристиками. Разработка вертолета Ми-17 была завершена в 1980г, а в 1981г. он впервые демонстрировался на авиационно-космической выставке в Париже. Вертолеты Ми-17 производятся Казанским вертолетным заводом и авиационным заводом в Улан-Удэ, где построено более 2000 вертолетов Ми-17 различных модификаций:

• Ми-17 - базовый многоцелевой и транспортный вертолет;

• Ми-17П - пассажирский вертолет, предназначен для перевозки 26 пассажиров; в кабине расположены 13 двухместных пассажирских кресел и гардероб, багажные полки над сиденьями, имеется теплозвукоизоляция и система отопления и вентиляции, с левого борта расположена дверь-трап, а в хвостовой части имеется люк для загрузки багажа;

• Ми-17 "Салон" - пассажирский вертолет с салоном повышенной комфортности в вариантах 11, 9 и 7 пассажиров, готовится к выпуску вариант на 86 (на сколько?) пассажиров с увеличенной дальностью полета до 1700км;

• Ми-17М - спасательный вертолет, снабжен бортовой стрелой с лебедкой СЛГ-300 для подъема на борт или опускания одного и двух человек или грузов массой 300кг в режиме висения до высоты 55м и люлькой грузоподъемностью 280кг, оборудованной фонарем, а также универсальным подъемным сиденьем с импульсным маяком, бортовой прожектор ПБП-ДРИШ-575 обеспечивает поиск объектов в ночное время и выбор площадки для посадки;

• Ми-17-1В - транспортный вертолет с ГТД ТВЗ-117ВМ взлетной мощностью по 1620кВт, максимальной грузоподъемностью 4000кг в кабине и 5000кг на внешней подвеске и статическим потолком 3980м при нормальной взлетной массе 11100кг, максимальная взлетная масса 13000кг.

  В десантно-транспортном варианте в грузовой кабине могут размещаться 30 десантников на откидных сиденьях, а в санитарном варианте 12 раненых на носилках или до 20 раненых, включая 3 на носилках и 17 сидя.

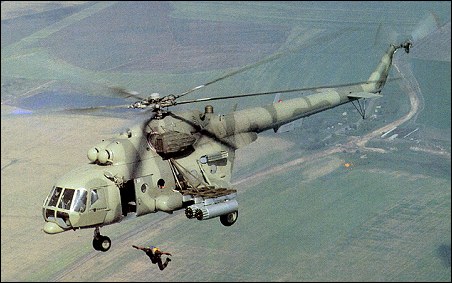

  В десантно-транспортном варианте по бокам фюзеляжа установлены пилоны с балочными держателями ВДЗ-57 КРВМ для крепления 4 блоков Б8В20 по 20 НАР калибром 57мм или контейнеров УПК-23-250 с пушками ГШ-23Л калибром 23мм или бомб калибром до 500кг, а также зажигательных бомб. В проемах грузовых дверей и блистерах кабины могут быть размещены 8 пулеметов на шкворневых установках, а обстрел передней и задней полусфер обеспечивается двумя пулеметами ПКТ в носовой и кормовой подвижной установках. Защита членов экипажа и стрелков обеспечена броневыми плитами. Для защиты от ракет "воздух-воздух" и "земля-воздух" вертолет оснащен активной и пассивной системами защиты, как на вертолете Ми-8МТВ-2. Для сбрасывания парашютного десанта грузовые створки демонтируются и прыжки производятся через грузовой люк и открытую сдвижную дверь;

• Ми-171 - вариант вертолета Ми-17, разработан в 1989г; производится на авиационном заводе в Улан-Удэ;

• Ми-171ВА - вертолет-летающий госпиталь с комплексом медицинского оборудования для оказания помощи в труднодоступных районах; в кабине оборудовано операционное помещение с тепло- и звукоизоляцией и необходимым оборудованием с электропитанием от вспомогательной силовой установки.

• Ми-172 - пассажирский вертолет с ГТД ТВЗ-117ВМ взлетной мощностью по 1620кВт, обеспечивающей эксплуатацию вертолета с высокорасположенных площадок, до 4000м.

• Ми-17 "экологическая лаборатория" - предназначен для оперативного качественного и количественного контроля за состоянием окружающей среды и производственных структур; оснащен комплексом аппаратуры для спектрозонального картографирования местности и для зондирования атмосферы и поверхности земли на различных длинах волн, а также для радиологического контроля и экологического анализа местности. Вертолет может быть оснащен аэрофотосъемочным оборудованием для проведения планового дневного аэрофотографирования маршрутов и площадей с высот от 50 до 6000м при скоростях полета до 250км/ч.

• Ми-17 пожарный - для ликвидации очагов пожара в жилых или отдаленных и труднодоступных районах или в лесу, с водосливным устройством объемом 2м³ и лесопожарным спусковым устройством для беспарашютного десантирования до 20 пожарных в районы лесного пожара в режиме висения вертолета на высоте до 45м;

• Ми-17ПЛ - вертолет-постановщик радиоэлектронных помех (РЭП), с фазированными антенными решетками (ФАР) для радиоподавления самолетных БРЛС и РЛС управления оружием зенитно-ракетных комплексов, обзорных РЛС, обнаружения и целеуказания систем ПВО противника. Цифровая система обработки и формирования помех обеспечивает классификацию облучающих объектов и выбор наиболее эффективного вида помех, управление РЭП осуществляется оператором, входящим в экипаж вертолета;

• Ми-17МД – глубокая модернизация вертолета Ми-17-1В, отличающаяся внешне улучшенными обводами носовой части фюзеляжа и грузового люка и рядом усовершенствований в конструкции, среди которых увеличенные по ширине до 1.25м сдвижные двери в кабине с левого борта, что обеспечивает быструю погрузку и выгрузку 36 десантников, система внешней подвески, рассчитанная на перевозку груза 5000кг, система плавучести при аварийной посадке на воду, состоящая из двух баллонетов на главных опорах шасси и двух баллонетов в носовой части, заполняемых за 30с и обеспечивающих поддержание вертолета на плаву в течение не менее 30с; дополнительные баки, увеличивающие дальность полета до 1600км, дополнительное оборудование.

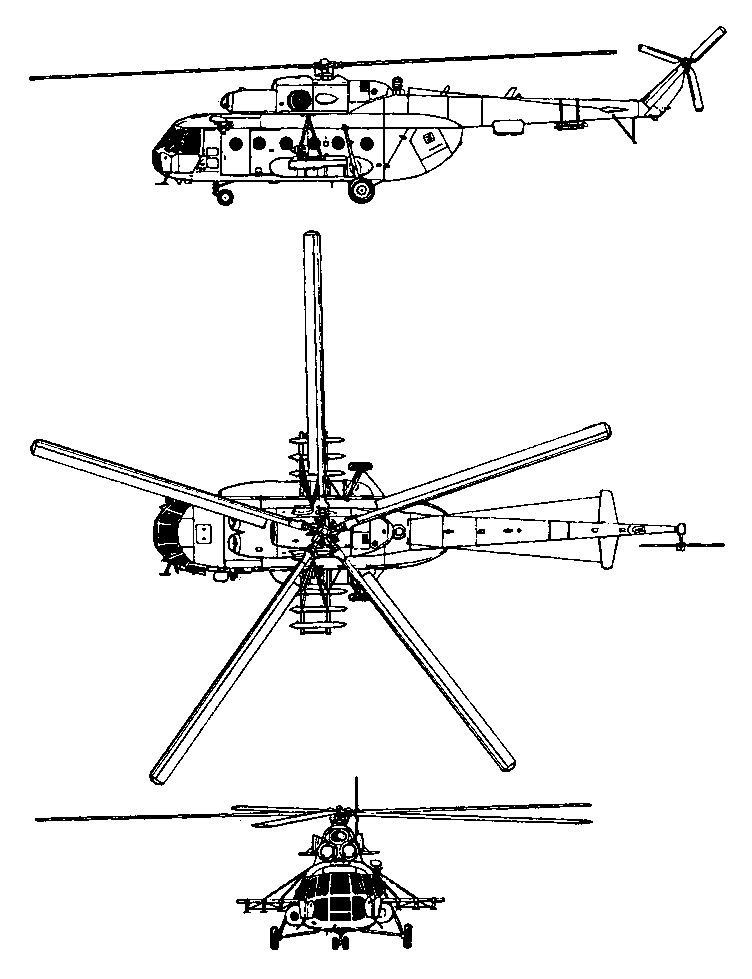

КОНСТРУКЦИЯ вертолета в основном такая же, как у Ми-8, с рядом агрегатов и систем от вертолета Ми-14. Ми-17 внешне отличается от Ми-8 установкой рулевого винта с левой стороны хвостовой балки (вместо правой на Ми-8) и укороченными гондолами двигателей, воздухозаборники которых снабжены ПЗУ.

Несущий винт для уменьшения уровня вибраций снабжен маятниковыми гасителями колебаний. Лопасти несущего винта изготовлены из стеклопластика, имеют такие же геометрические размеры, как у вертолета Ми-8.

Силовая установка имеет систему автоматического поддержания оборотов несущего винта и систему синхронизации работы двигателей: на случай выхода из строя одного двигателя обеспечивается продолжение полета с одним двигателем, работающим на чрезвычайном режиме. Вертолет снабжен вспомогательной силовой установкой ГТД АИ-9В для питания воздушных стартеров двигателей при их запуске и для питания бортовой сети постоянным током, когда двигатели не работают.

Трансмиссия отличается использованием нового редуктора ВР-14, разработанного для вертолета Ми-14. Редуктор трехступенчатый, с двумя муфтами свободного хода, имеет независимую от двигателей масляную систему; редуктор имеет размеры 1.2 х 0.88 х 1.76м и сухую массу 842.5кг, рассчитан на передачу мощности 3000кВт, скорость вращения выходных валов двигателей 15900 об/мин, вала несущего винта - 192 об/мин.

Оборудование обеспечивает пилотирование днем и ночью и в сложных метеоусловиях. На Ми-171 установлены связные радиостанции "Баклан-20" и "Ядро-1", радиокомпасы АРК-15М и АРК-УД, доплеровский измеритель скорости и сноса ДИСС-32-90, авиагоризонты АГК-77 и АГП-74В, радиовысотомер Ф-037, навигационная система А-723, метеорадиолокатор 8А-813. На военных вариантах Ми-17 установлены устройство выброса ЛТЦ и дипольных отражателей АСО-2 (под хвостовой балкой) и передатчик помех ИК-системам.

Вооружение используется такое же, как и на вертолете Ми-8МТВ, кроме того, возможна подвеска установки с пушкой ГШ-23.
